PROJE 22

Eviren ve Evirmeyen Yükselteç Karşılaştırmalı Simülatör

Seçili Mod Eviren

Faz Farkı 180 derece

Parametreleri değiştirerek kazancı, çıkış seviyesini ve sinyal davranışını anlık izle.

Bu simülasyon ideal op-amp yaklaşımıyla çalışır; çıkış değeri Vcc ile sınırlandırılır.

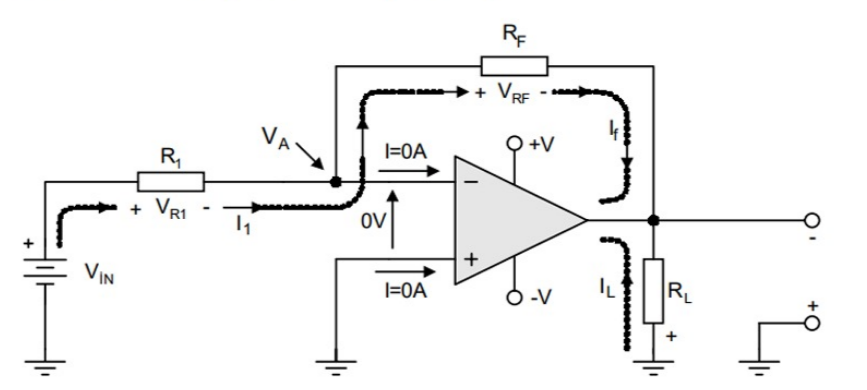

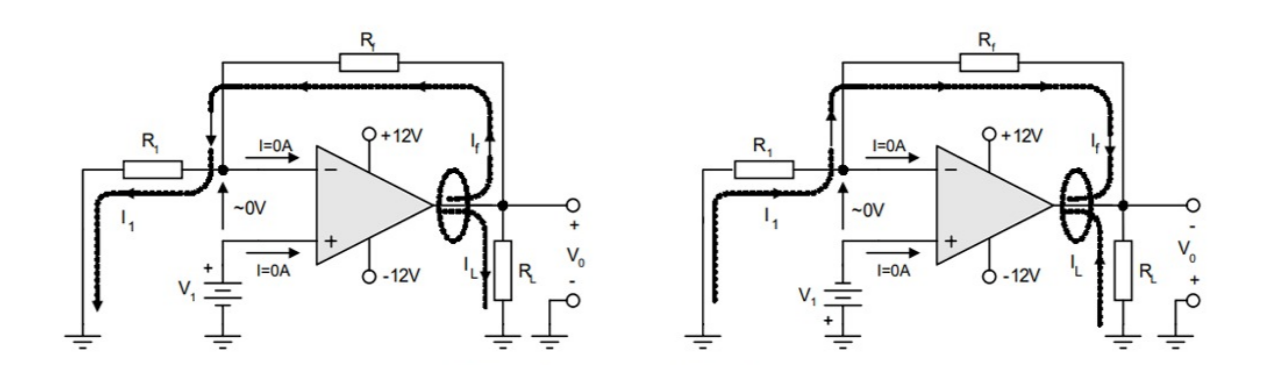

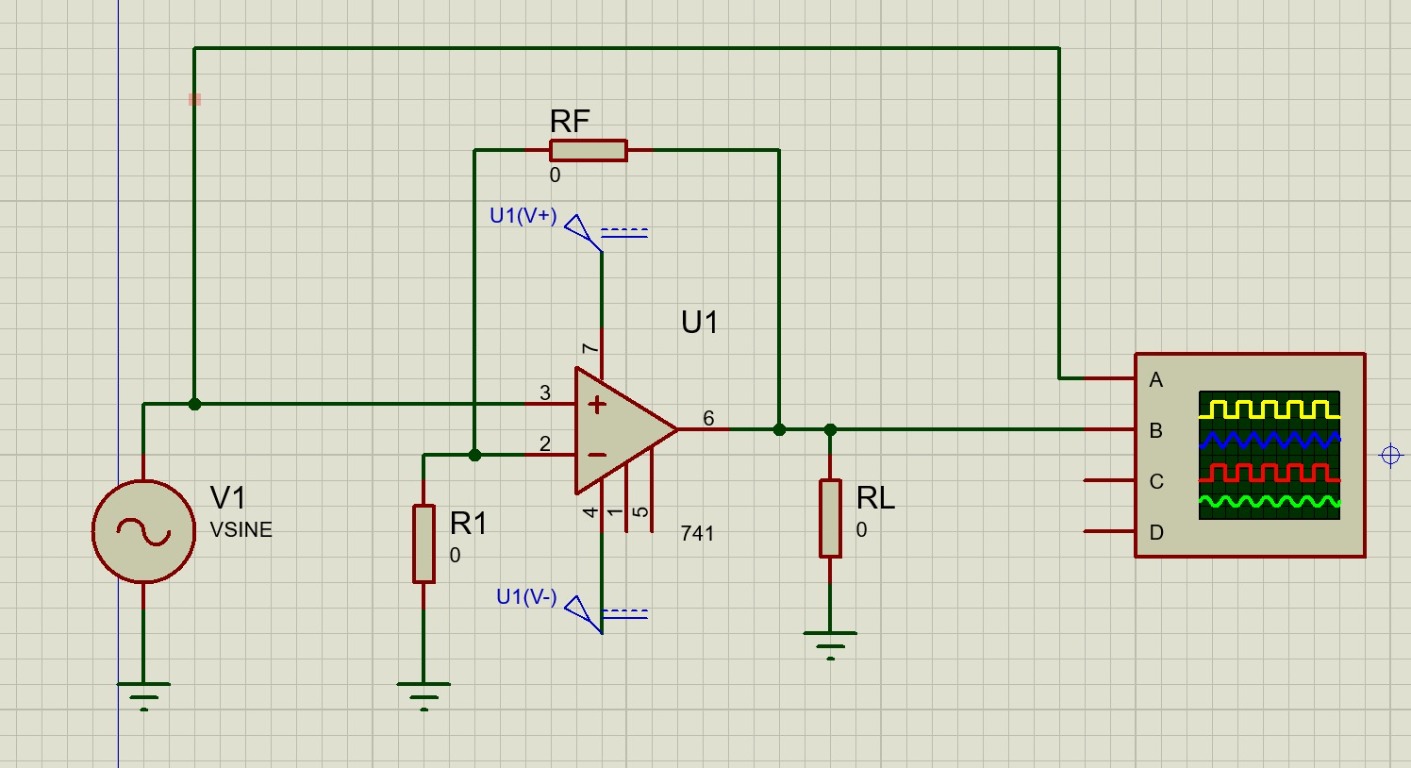

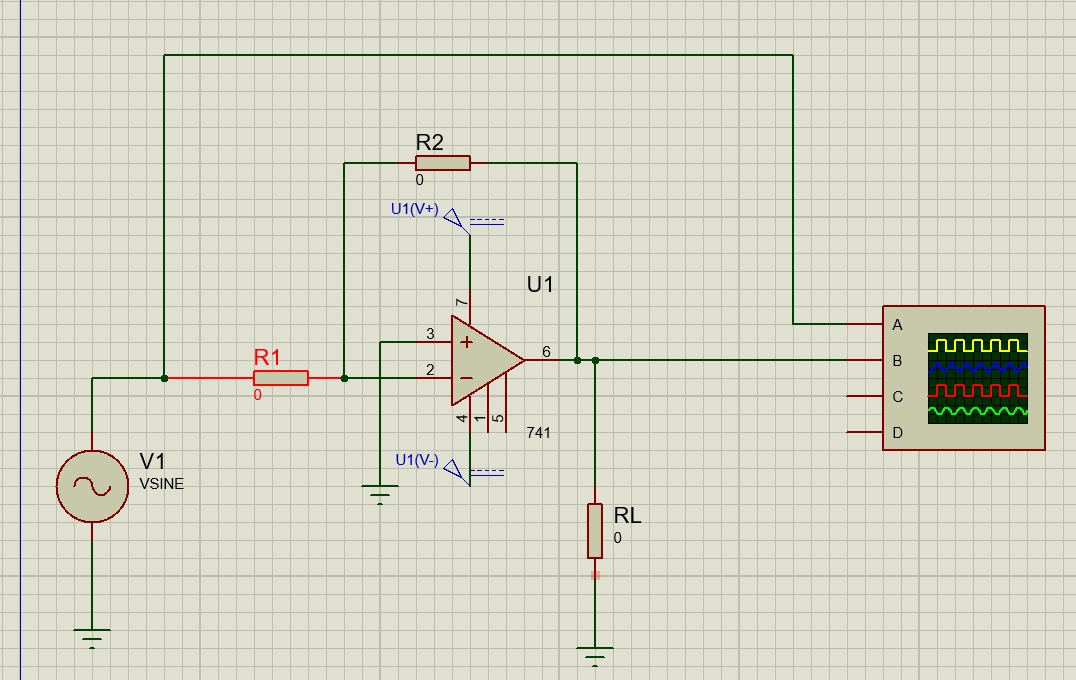

Devre Şeması

Eviren

Giriş Gerilimi (Vin, V) Giriş Direnci (Rin / R1, Ohm) Geri Besleme Direnci (Rf, Ohm) Besleme Gerilimi (Vcc)

Değerler değiştiğinde çıkış gerilimi, kazanç ve grafik otomatik güncellenir.

K_v = - R_f R_in

Gerilim Kazancı (Kv) -10.00

Çıkış Gerilimi (İdeal) -10.00 V

Çıkış Gerilimi (Vcc sınırlı) -10.00 V

Eviren modda çıkış sinyali 180 derece faz farkı ile terslenir.

Eviren
